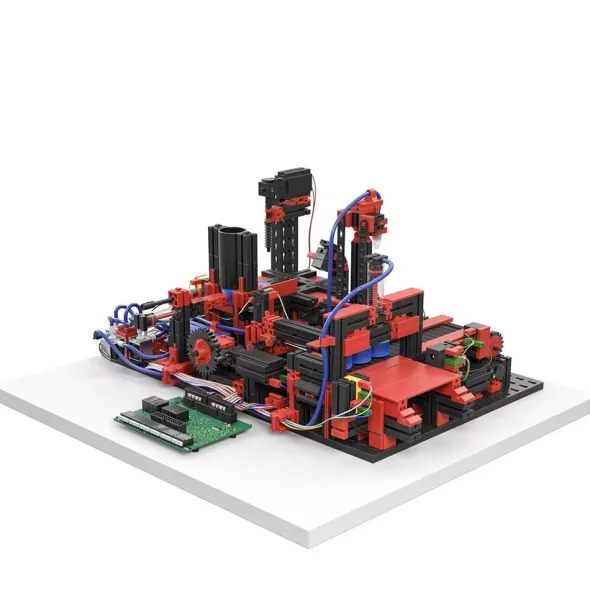

fischertechnik Production Line 24v

La fischertechnik Production Line 24V simula una serie di passaggi produttivi collegati. All’inizio, i pezzi grezzi vengono caricati su un tavolo rotante a quattro stazioni utilizzando uno spintore pneumatico da un caricatore. Il tavolo rotante trasporta i pezzi passo dopo passo alle stazioni di foratura e saldatura, dove vengono lavorati. Nell’ultima stazione del tavolo rotante, un aspiratore a vuoto rimuove i pezzi lavorati e li posiziona su un nastro trasportatore. Questo nastro trasporta i pezzi all’unità di pallettizzazione, dove vengono raccolti in gruppi di tre e successivamente spinti su un pallet.

La Production Line 24V include un corso completo di programmazione PLC che utilizza il modello fisico per offrire un’esperienza di apprendimento duratura. Al termine del corso, il partecipante sarà in grado di cablare autonomamente la Production Line 24V e programmarla utilizzando diagrammi a blocchi funzionali o testo strutturato. In un ambiente sicuro, ma realistico dal punto di vista industriale, l’utente acquisirà competenze utili per la programmazione e il collaudo di macchine reali.

Il concetto didattico copre tutti i passaggi essenziali, dal cablaggio con schema elettrico e la creazione di un diagramma di flusso, fino alla programmazione (FBD o SCL) e al collaudo del modello. Grazie all’approccio orientato all’azione di questo modello formativo, i partecipanti sviluppano non solo una profonda comprensione della programmazione PLC, ma anche la capacità di affrontare in modo indipendente compiti complessi di controllo. Il modello promuove l’apprendimento pratico, la creatività e le capacità di problem-solving, preparando in modo ottimale i partecipanti alle esigenze della pratica industriale.

Sistema di controllo:
– Modello a 24V predisposto per il controllo con PLC
– Requisiti del PLC: 8 ingressi digitali e 10 uscite digitali a 24V
– Corso di programmazione PLC progettato per testo strutturato e diagrammi a blocchi funzionali

Contenuto:
– 5x mini motori
– 5x pulsanti
– 5x barriere luminose LED
– 4x fototransistor
– 3x elettrovalvole
– 4x cilindri pneumatici
– Compressore
– Nastro trasportatore

NB: richiede PLC 24V per l’utilizzo (non incluso)
