fischertechnik education – Braccio robotico a 3 assi con pinza a vuoto 24v

L’ambiente di apprendimento fischertechnik viene utilizzato per l’apprendimento e la comprensione delle applicazioni dell’industria 4.0 nella scuola professionale e nella formazione e per l’uso nella ricerca, nell’insegnamento e nello sviluppo nelle università, nelle aziende e nei dipartimenti IT. La simulazione rappresenta il processo di ordinazione, il processo di produzione e il processo di consegna in fasi di processo digitalizzate e collegate in rete.

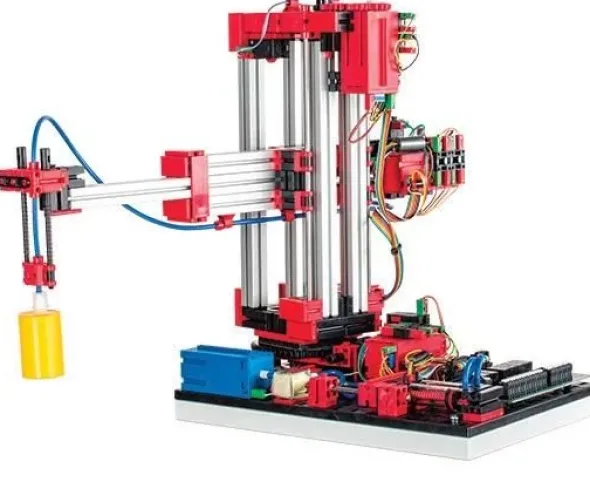

Braccio robotico a 3 assi con pinza a vuoto per lavori veloci e precisi con la possibilità di posizionare i pezzi nello spazio tridimensionale. Può essere collegato ad un sistema di smistamento pezzi.

Il campo di lavoro del braccio robotico è:
• asse x: Rotazione di 270°
• asse y: Spostamento (avanti/indietro) di 140 mm
• asse z: Spostamento (su/giù) di 120 mm

Specifiche tecniche

• 3 assi di movimento
• Input: 9 (riducibili a 6, considerando 1 solo input da ogni motore con encoder)
• Output: 8
• Consumo di corrente: I = ca. 0,9A
• Dimensione imballaggio: 22,2×48,2×38,2 cm
• Peso: 3,12 kg
• Requisiti di sistema di controllo: PLC control
• Alimentazione (Batteria): 24V

Cosa è incluso nella confezione

• 3x motori encoder
• 3x pulsanti (limit switch)
• Dispositivo di aspirazione a vuoto
• Compressore
• Valvola solenoide
