E-blocks2 – Protoype board

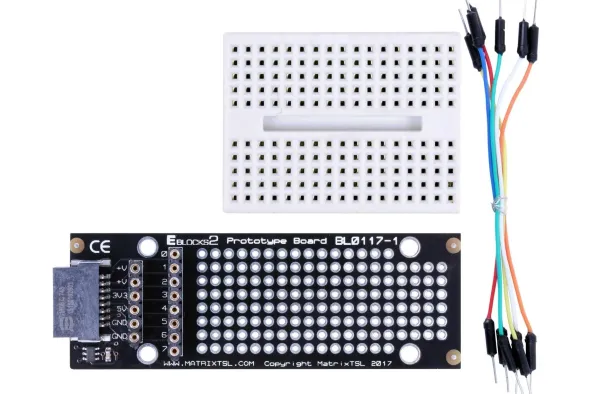

La scheda prototipo E-Blocks 2 fornisce una serie di fori standard con passo da 2,54 mm che possono essere utilizzati per saldare permanentemente componenti elettronici sulla scheda stessa. La scheda viene fornita anche con una piccola breadboard che consente di creare e testare circuiti temporanei con il sistema E-Blocks 2; la breadboard dispone di un retro adesivo per essere fissata, se necessario, sopra il circuito stampato della scheda prototipo. Sono inclusi anche 6 cavetti per prototipazione. La scheda espone le otto linee dati della porta del microcontrollore e le varie connessioni di alimentazione (+V, 3V3, 5V e GND) tramite zoccoli a pin torniti, adatti per il collegamento ai circuiti tramite filo unipolare. Se si utilizza questa scheda con moduli upstream E-Blocks di prima generazione, sarà necessario un connettore da E-Blocks upstream a E-Blocks 2 downstream cod. 318821.
