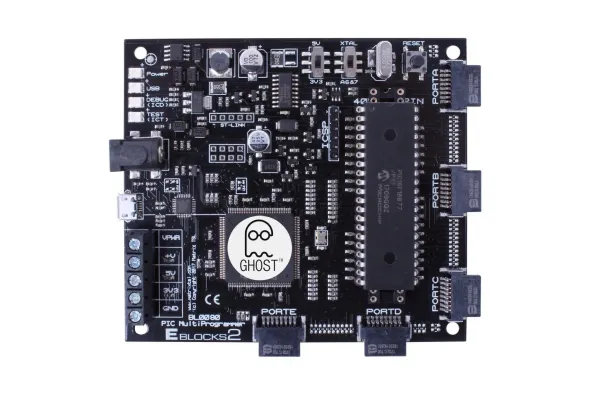

E-blocks2 – PIC Multiprogrammer

The 8-bit microcontroller multi-programmer connects to a PC via USB to provide you with a powerful microcontroller and debugging platform.

l multi-programmatore PIC a 8 bit (BL0080) può essere utilizzato con vari linguaggi di programmazione tra cui Assembly, C e Flowcode . Per programmare il PIC sulla scheda, è disponibile uno strumento gratuito chiamato mLoader.

La scheda programmerà una vasta gamma di dispositivi a microcontrollore PIC da 18, 28 e 40 pin della serie PIC16F e PIC18F. La scheda presenta tutti i pin della porta raccolti insieme come prese E-block2 e prende alimentazione da un alimentatore esterno o dalla porta micro USB.

Un potente dispositivo PIC16F18877 a 40 pin viene fornito con il multi-programmatore.

Le nuove funzionalità nei blocchi E2 includono:
Il potere ora è instradato tramite il connettore: non più cavi volanti
Funzionalità di identificazione automatica della scheda
Configurazione automatica del progetto Flowcode
Ingombro ridotto grazie alla tecnologia di montaggio superficiale aggiornata
Protezione da fusibile ripristinabile da sovracorrente

Fantasma
La scheda E-blocks2 è compatibile con la tecnologia Ghost . L’utilizzo della scheda con Flowcode consente l’utilizzo delle funzionalità avanzate di debug di Ghost, incluso il debugging del circuito, il monitoraggio dei pin in tempo reale e la decodifica del bus.

E-blocks > E-blocks2
Se si utilizza questa scheda con E-block downstream di prima generazione, sarà necessario un blocco E-block2 a monte del connettore downstream dell’E-block (cod. 318824).
