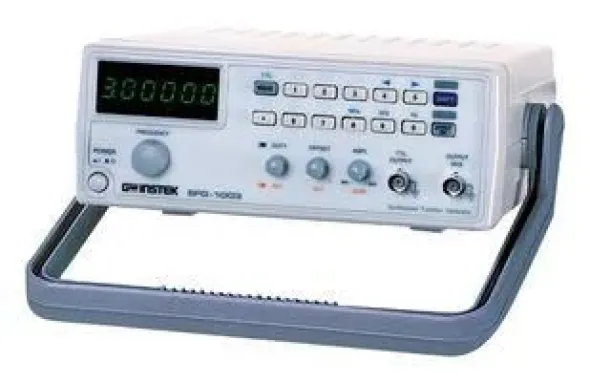

3MHz DDS Function Generator

SFG-1003 di GW Instek è un generatore di funzioni DDS a 3MHz serie SFG-1000. È un generatore di funzioni economiche con elevata precisione e alta stabilità, progettato in base alla tecnologia DDS (Direct Digital Synthesized) incorporata in un FPGA su larga scala. L’intervallo di frequenza di 3 MHz e la selezione della forma d’onda di uscita di seno, quadro, triangolo e TTL disponibili in questo generatore di funzioni forniscono adeguatamente le funzioni fondamentali per garantire un’alta confidenza nei risultati dei test. La tecnologia DDS ad un prezzo conveniente offre una soluzione di alto valore agli utenti che necessitano di una sorgente di segnale per applicazioni di misurazione accurate ma semplici.
L’intervallo di frequenza va da 0,1 Hz a 3 MHz (per seno, quadrato), da 0,1 Hz a 1 MHz (per triangolo)
La risoluzione della frequenza è massima di 0,1 Hz, la stabilità della frequenza e la precisione sono ± 20 ppm
L’intervallo di ampiezza è 10Vp-p (in carico di 50 ohm), precisione ± 20%
Impedenza di 50 ohm, attenuatore di -40 dB, offset CC massimo di 5 V
Selettore ON / OFF
Categoria di installazione II, grado di inquinamento 2
Intervallo di temperatura ambientale da 0°C a 40°C
La fonte di alimentazione CA è 100 V / 120 V / 220 V / 240 V ± 10%, 50/60 Hz
La dimensione è 251 mm (L) x 91 mm (H) x 291 mm (D), circa 2,1 kg di peso
Applicazioni
Test e Misurazioni

Sommario
Generatore di funzioni DDS SFG-1003, manuale utente x1, cavo di alimentazione x1, cavo di test GTL-101 x1.

Note a piè di pagina
Servizi di calibrazione disponibili per questo prodotto. Scegli un servizio di certificazione standard o una calibrazione accreditata UKAS riconosciuta a livello internazionale. Visita la nostra pagina di calibrazione per maggiori dettagli.
